G6CAD

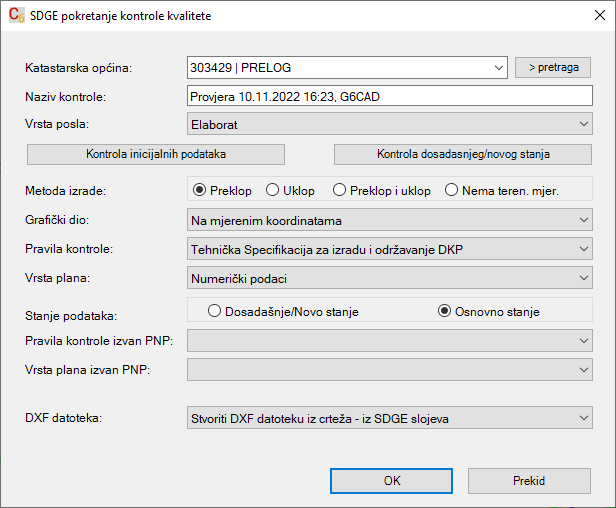

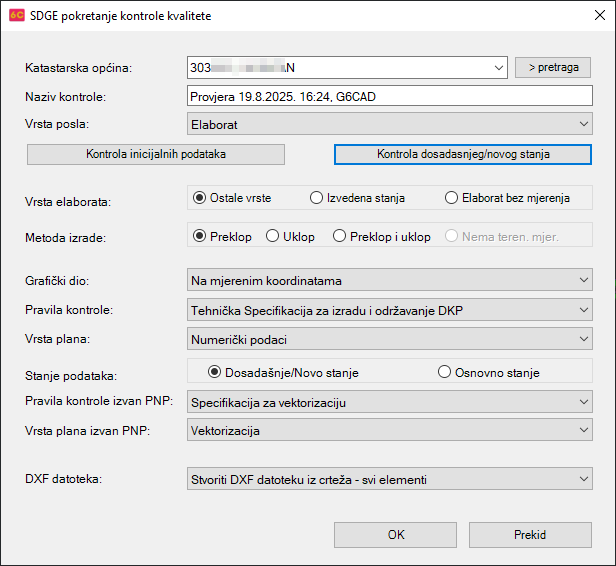

Formular za određivanje parametara kontrole kvalitete izgledom i funkcionalnošću sliči formularu sa SDGE portala.

Katastarska općina:

ukoliko je trenutni crtež nastao uvozom GML-a softverom G6CAD, ovaj podatak će biti ispunjen i neće biti potrebno mijenjati ili unositi podatke. U svim drugim slučajevima, potrebno je unijeti Matični broj katastarske općine. No, kako često isti nije poznat, pomoć pruža dohvat podataka o katastarskim općinama sa sustava DGE. Konkretno, U polje treba unijeti najmanje tri slova tražene katastarske općine (primjerice SLAVO) te pritisnuti na tipku "> pretraga". Rezultat pretrage će biti upisan u listu dostupnu pritiskom na strelicu dolje, treba samo još odabrati ispravnu.

Naziv kontrole:

softver unosi tekst kakav je u primjeru, no isti može biti proizvoljno promijenjen

Svi ostali parametri kontrole u potpunosti odgovaraju onima sa SDGE portala.

DXF datoteka:

• Stvoriti DXF datoteku iz crteža - iz SDGE slojeva: automatski se stvara DXF datoteka iz elemenata koji se nalaze u slojevima, a koji su sukladni tehničkim specifikacijama SDGE.
• Stvoriti DXF datoteku iz crteža - samo vidljivi elementi: automatski se stvara DXF datoteka samo iz vidljivih elemenata (uključeni slojevi) crteža iz MODEL-Space (bez layouta), i šalje na kontrolu
• Stvoriti DXF datoteku iz crteža - svi elementi: automatski se stvara DXF datoteka iz svih elemenata (uključeni, isključeni i zamrznuti slojevi) iz MODEL-Space crteža (bez layouta), i šalje na kontrolu
• Odabrati DXF datoteku - u slučaju da niti jedna od tri prethodne varijante ne odgovara, korisnik može unaprijed prirediti DXF datoteku koju treba provjeriti. Nakon pritiska na tipku OK i pokretanja provjere, potrebno je odabrati DXF datoteku.

U ovisnosti o odabranoj vrsti kontrole, savjetuje se odabir DXF datoteke:

Pritisak na tipku OK pokreće provjeru nakon čega slijedi prikaz odgovora servisa.
