Priprema podataka za stvaranje DXF i GML datoteka za direktan unos u Informacijski sustav prostornog uređenja.


Iako je Državna geodetska uprava objavila Javno dostupnu aplikaciju za konverziju sadržaja iz DXF datoteke u GML datoteke prema specifikacijama Informacijskog sustava prostornog uređenja, isti je samo sintaktički konverter a ne prostorni. Pri konverziji jednostavnih geometrija poput zgrada, vodova i jednostavnih obuhvata, konverzija će biti ispravna.

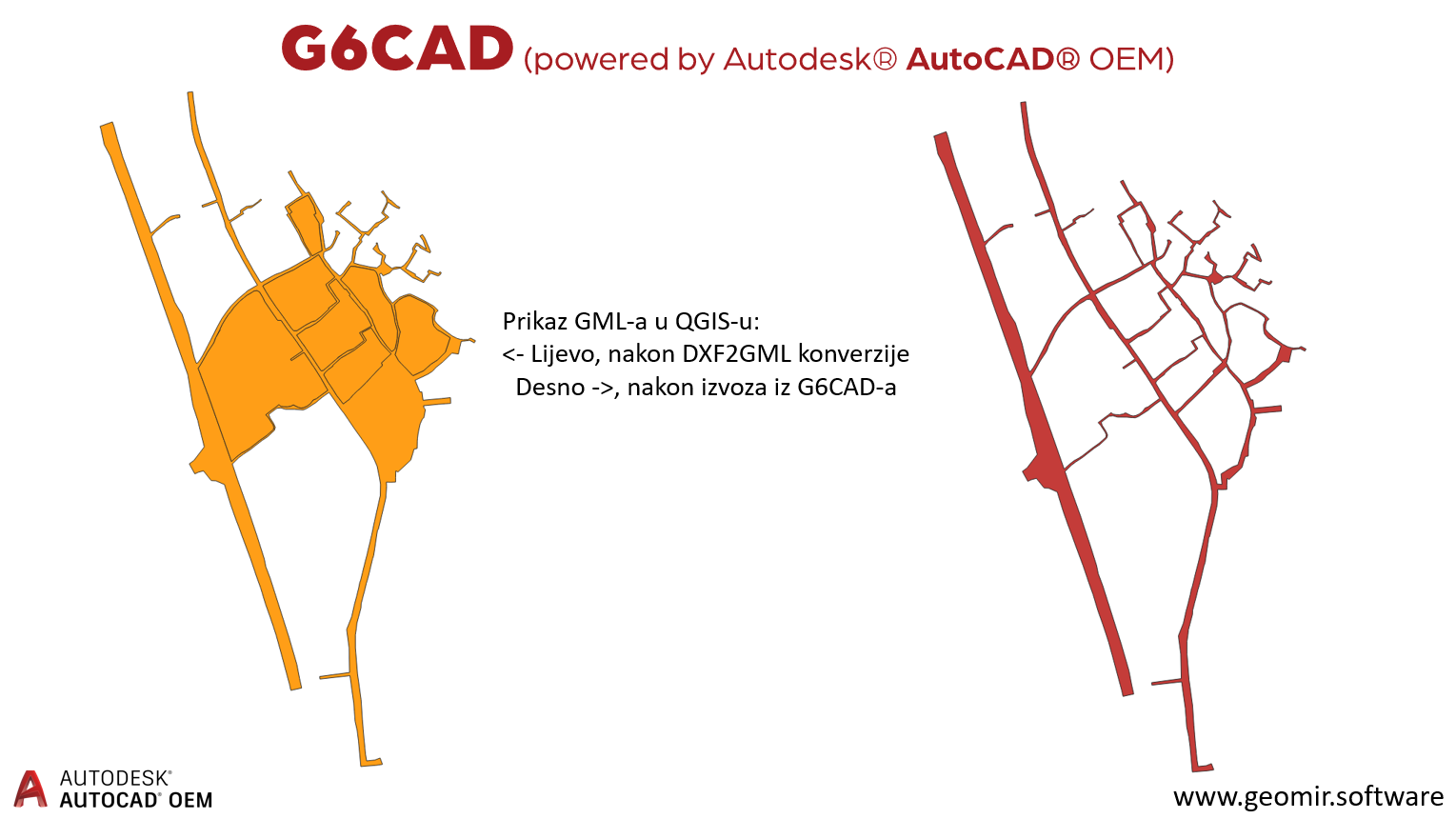

No, složeni obuhvati koji sadrže otoke/rupe biti će topološki pogrešno konvertirani! Slika prikazuje razliku u izvozu GML datoteke:



To bi bio korak u nazad za sve korisnike G6CAD softvera koji svoje podatke topološki ispravno pripremaju, bilo izradom koridora infrastrukture, ili stvaranjem poligona proširenom razinom. Iz tog razloga smo već od prije postojeću naredbu za izvoz GML-a dodatno usko specijalizirali i ugradili u ovdje opisan proces pripreme i izvoza elemenata za ISPU.


Priprema podataka i sam izvoz su odvojeni i dostupni kroz dvije naredbe:


Priprema za ISPU


Priprema podataka za izvoz - postupak slijedi upute sa službenih stranica Državne geodetske uprave.

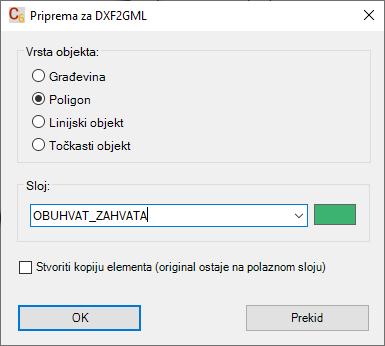

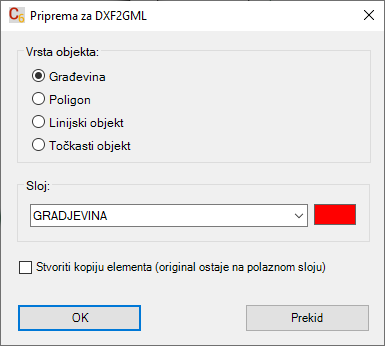

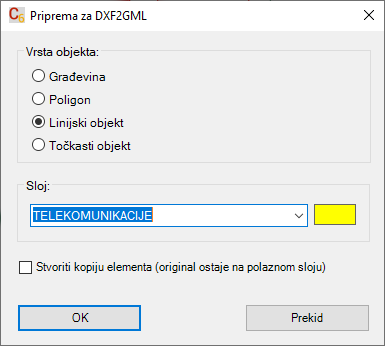

Prvo je potrebno stvoriti geometriju podataka AutoCAD elementima Polyline, nije bitno u kojem sloju niti koje točnosti. Pokretanjem naredbe potrebno je odabrati elemente, nakon čega se otvara formular, gdje je potrebno odabrati o kojoj vrsti objekta se radi:


Naredba prebacuje odabrane elemente u za to predviđene slojeve, za svaku vrstu objekta potrebno je zasebno pokrenuti naredbu, ali je moguće odabrati više elemenata odjednom - primjerice, moguće je odabrati više zgrada, G6CAD vodi računa o izradi ispravnih slojeva.


Izvoz za ISPU



Parametri:

Grupirati elemente u AutoCAD grupu - povezivanje odabranih elemenata u autoCAD grupu, u svrhu lakše kasnije manipulacije.

Stvoriti DXF iz elemenata - stvaranje DXF datoteke iz elemenata, nije neophodno ali moguće.


G6CAD stvara novu mapu unutar mape u kojoj se nalazi crtež ("G6CADGML_ggggMMdd-ssMMss" - GodinaMjesecDan-SatMinuteSekunde, primjerice "20221110-150809"), izvozi pripremljene geometrije u GML datoteke te ih komprimira u jednu ZIP datoteku. Izvezene GML datoteke odgovaraju prethodno navedenim specifikacijama, no za razliku od DXF2GML konverzije, iste su ispravne i za složene prostorne elemente (poligoni sa otocima/rupama) topološki ispravne.

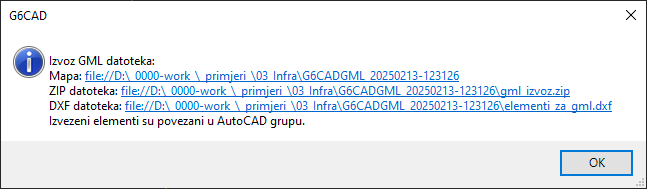

Nakon završetka izvršenja, G6CAD prikazuje završnu poruku preko koje je moguće pristupiti stvorenim datotekama:
