Layout-i u AutoCAD-u su nešto kao prozor u Model, gdje je ispravnim Zoom omjerom između Layouta i modela vrlo jednostavno postiži traženo mjerilo.


Predlošci G6CAD sadrže nekoliko Layouta koji su predviđeni za korištenje naredbi za automatsko popunjavanje podataka te odgovaraju specifikacijama za SDGE. Korisnici vrlo jednostavno mogu preurediti Layout-e prema svojim potrebama.

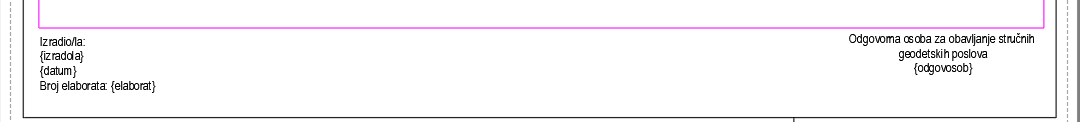

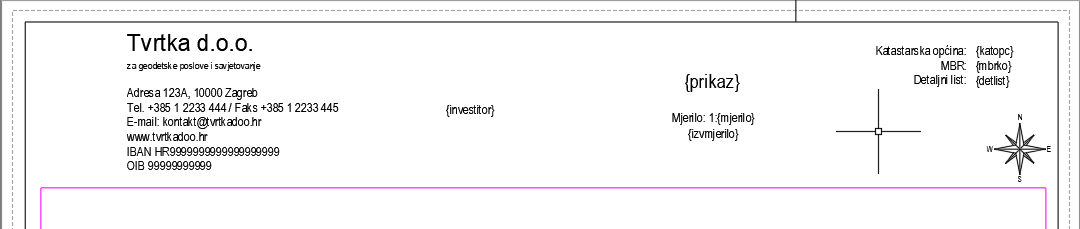

Slika prikazuje jedan Layout sa varijablama (grafički modificirano):




Podaci u vitičastim zagradama predstavljaju varijable koje G6CAD automatski zamjenjuje pravim vrijednostima. Korisnik može preurediti izgled layouta po potrebi, promjenom zaglavlja, adrese tvrtke te promjenom mjesta tekstovima i varijablama te pohraniti predložak sa preuređenim Layoutima.


Postupak ispunjavanja varijabli i stvaranja grafičkog prikaza u layoutima zamišljen je u dva koraka:


  1. Ispunjavanje varijabli u Layoutima
  2. Grafički prikaz iz Layouta
