Odabir DGEI linijskih elemenata - prvi korak:


EEI = Elektroenergetska infrastruktura

EKI = Elektronička komunikacijska infrastruktura

TI = Toplovodna infrastruktura

PI = Plinovodna infrastruktura

NI = Naftovodna infrastruktura

VI = Vodovodna infrastruktura

OI = Odvodna infrastruktura

ZO = Zajednički objekti

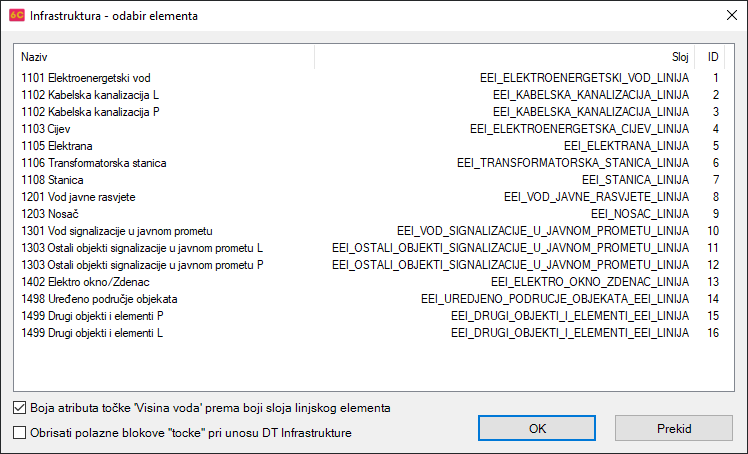

Naredbe za sve vrste infrastrukture linijskih elemenata rade na isti način. Iz primjera je vidljivo razlikovanje linija i poligona, u slučaju mogućeg nesporazuma (Kabelska kanalizacija može biti prikazana linijom ili poligonom, dok se elektrana prikazuje isključivo poligonom). Prilikom pokretanja naredbe potrebno je odabrati vrstu voda:



Parametri:


    • Boja atributa točke "Visina voda" prema boji linijskog elementa - ako je uključeno, mijenja se boja atributa HVODA detaljne točke infrastrukture prema boji sloja polazne linijske geometrije.
    • Obrisati polazne blokove "tocke" pri unosu DT infrastrukture" - ako je uključeno, polazni blokovi točaka situacije se brišu u petom koraku.



Nakon odabira elementa, prelazi se automatski na drugi korak.
