Ovom naredbom G6CAD softver stvara jedan ili više okvir u sloju okvira u modelu te ako je potrebno, skalira blokove i tekstove sukladno odabranom mjerilu. Ovo je jedini način za korištenje više od jednog mjerila unutar crteža (ekstravilan i intravilan) koji je u potpunosti usklađen sa tehničkim specifikacijama SDGE. Nakon unosa, okviri se vizualiziraju polilinijom u sloju za to predviđenom sloju (primjerice plot_okvir_500) te sadrže interne veze sa Layoutom i mjerila. Iste je moguće po potrebi translatirati, no ne i skalirati. Uz poliliniju, vizualizira se i broj lista, koji će biti samo privremen.


Pri pokretanju naredbe, G6CAD analizira sve u crtežu dostupne Layoute, što traje nekoliko sekundi, tijekom čega se može steći dojam da se Layouti sami prebacuju s jednog na drugi.

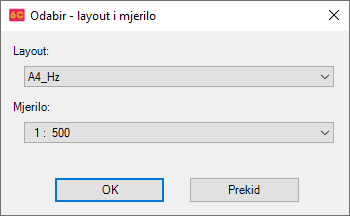

Nakon analize i prikupljanja podataka, prikazuje se formular u kojem treba odabrati:


  • Layout - Koristan prostor Viewport-a odabranog Layouta će biti vizualiziran u Modelu (u ovom slučaju u sloju plot_okvir_500).
  • Mjerilo - Formular nudi trenutno definirano mjerilo cijelog crteža. Promjenom ponuđenoga, mijenja se mjerilo unutar stvorenih okvira skaliranjem tekstova i blokova.

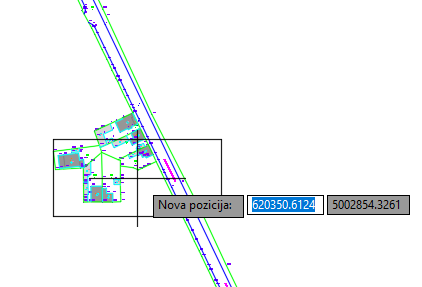

Nakon odabira i zatvaranja formulara, uokolo kursora će se pojaviti četverokut u veličini okvira za unos. Klikanjem lijevim gumbom miša u crtež, postavlja se okvir na željenu poziciju jedan za drugim:



 Za prekid unosa potrebno je pritisnuti tipku ESC. Primjer izgleda tri unesena okvira - gornji je A4-Ve 1:1000 (individualno), donja dva A4-Hz 1:500 (sukladno crtežu):



Uneseni okviri su u sloju sukladno tehničkim specifikacijama i dodatno sadrže interne podatke i veze sa polaznim Layoutima. Kako se radi o jednostavnim G6CAD polilinijama, moguće je pomicanje kako bi se dotjerao položaj, no NE SMIJE se skalirati i/ili rotirati.

Unutar polilinija okvira se stvaraju brojevi listova u tekst obliku i istom sloju. Iste je moguće urediti prema potrebi -koriste se kasnije pri izradi Layota.
