Sve G6CAD naredbe unutar DMR odjeljka rade po istom principu pretvaranja 2D -> 3D, odnosno virtualnog 3D.


Dozvoljeni su AutoCAD elementi:


Geometrija

AutoCAD Elementi

3D

POINT, CIRCLE, LINE, POLYLINE

2.5D

Blokovi sa atributima koji sadrže podatak o visini

2D

INSERT, LINE, POLYLINE - pod uvjetom da leže na točkama sa 2.5D ili 3D geometrijom

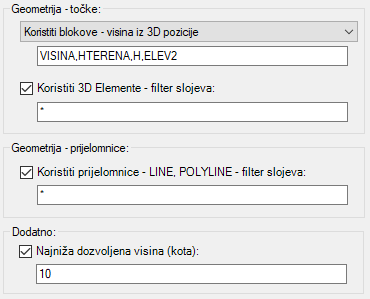

Geometrija - točke:


Odabir jedne od vrijednosti:

    • Koristiti blokove - TAG atributa koji sadrže visine terena:
      • blokovi se koriste za stvaranje geometrije točaka, iz pozicije bloka (insert point) se preuzimaju 2D koordinate dok se visina preuzima iz atributa bloka. U polje ispod se unose TAG oznake atributaza raspoznavanje visina, slojevi ne igraju ulogu.
    • Koristiti blokove - visina iz 3D pozicije:
      • blokovi se koriste za stvaranje geometrije točaka preuzimanjem 3D koordinate bloka (insert point).
    • NE KORISTITI blokove: blokovi se ne koriste za stvaranje geometrije točaka.


Koristiti 3D Elemente - ako je uključeno, unijeti slojeve u kojem se nalaze 3D Point ili 3D Circle elementi (zvjezdica "*" za sve slojeve) u polje ispod.


Geometrija - prijelomnice:


Koristiti prijelomnice - ako je uključeno, unijeti slojeve u kojem se nalaze prijelomnice (zvjezdica "*" za sve slojeve) u polje ispod. Dozvoljeni su:

    • 3D elementi - LINE, 3D POLYLINE
    • 2D elementi - LINE, LWPOLYLINE, pod uvjetom da leže na točkama sa 2.5D ili 3D geometrijom.
