Preduvjet za izradu slojnica i izobata je prisutnost točno jednog DMR-a u crtežu!



Slojnice i izobate iz DMRa:


Slojnice i izobate se stvaraju interpolacijom bridova DMR trokuta i prikazuju se AutoCAD elementima LWPolyline, inicijalno bez zaobljenja, u slojevima:

    • "vsit_slojnice_glavne" - glavne slojnice, svaka peta.
    • "vsit_slojnice" - sve slojnice na cjelobrojnim visinama.
    • "vsit_slojnice_pomocne" - sve slojnice na necjelobrojnim visinama, ako je ekvidistancija < 1.
    • "vsit_izobate_glavne" - glavne izobate, svaka peta.
    • "vsit_izobate" - sve izobate na cjelobrojnim visinama.
    • "vsit_izobate_pomocne" - sve izobate na necjelobrojnim visinama, ako je ekvidistancija < 1.


Visina slojnica se nevidljivo za klasične AutoCAD alate upisuje na stvorenim polylinijama.



Ekvidistancija (visinska razlika između slojnica i izobata) mora biti unesena i može biti manja od 1.


Prikazati slojnice u 3D - ako je uključeno, LWPolylinije će biti parametrom "Elevation" podignute u 3D.



Visina slojnice:


Vizualizacija visine slojnica - unosom bloka koji prikazuje visinu slojnice, vodeći računa o eventualnim decimalnim mjestima:

    • Pojedinačno - klikom na Poliliniju slojnice na mjestu gdje se želi prikazati visina.
    • Grupno, odabirom više od jedne slojnice - računa se sredina polilinije i na tom mjestu vizualizira visina.
    • Grupno, odabirom više od jedne slojnice i neutralnih polilinija koje ih sjeku - računaju se točke presjeka i tim na mjestima vizualiziraju visine.


Ukoliko se radi o izobatama, potrebno je u zasebnom formularu odrediti prikazuje li se znak minus kao sastavni dio visine ili ne.



Zakrivljenost slojnica i izobata:

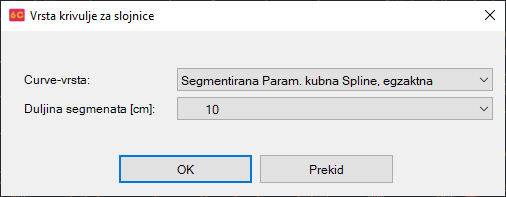

Već je spomenuto da se slojnice i izobate inicijalno stvaraju bez zaobljenja. Ovom naredbom se pridružuje zaobljenje slojnicama i izobatama koje moraju biti G6CAD Polyline, bilo dobivenim G6CAD metodom izrade slojnica ili uvezenim iz vanjskog crteža. Metode zakrivljenja odnosno aproksimacije progušćenjem:




Naziv

Dodatni parametri

Zadržavanje prijeloma

Opis

AutoCAD Kvadratna spline, nije egzaktna

Segmenti (količina)

NE - ne prolazi kroz vrhove polazne slojnice.



Originalna AutoCAD krivulja koja ne prolazi kroz vrhove polazne slojnice.

AutoCAD Kubna spline, nije egzaktna

Segmenti (količina)

Segmentirana param. kubna Spline, egzaktna

Duljina segmenata [cm]

DA - prolazi kroz vrhove polazne slojnice

Polilinija koja matematičkim modelom progušćuje prijelome - dodatni parametar određuje razmake progušćavanja.

Segmentirana Catmull-Rom Spline, egzaktna

Duljina segmenata [cm]


Nema pravila koja kombinacija metode i segmenata je najbolja, no subjektivno najprirodnije djeluje progušćenje Catmull-Rom metodom.


Zakrivljenje je moguće dodijeliti elementima uvezenih iz vanjskih programa.
