Svi geodetski instrumenti izvoze mjerene točke i dodatne informacije u neku vrstu tekstualne datoteke (TXT,CSV), gdje su pojedini dijelovi odvojeni razdjelnikom.


Karakteristike uvoza u G6CAD:

  • Svaka točka mora biti u zasebnom retku
  • Razdjelnik će biti automatski prepoznat.



G6CAD predviđa šest situacija rasporeda stupaca sa podacima - stupci koji se pri uvozu ignoriraju označeni su sa "/":


Opis u formularu

Stupac 1

Stupac 2

Stupac 3

Stupac 4

Stupac 5

Stupac 6

Svi ostali

BrT, E/y, N/x, H

Broj točke

koord. E/y

koord. N/x

koord. H

/

/

/

BrT, E/y, N/x, H, InfoCode

Broj točke

koord. E/y

koord. N/x

koord. H

Info kod

/

/

BrT, E/y, N/x, Ht, Hv

Broj točke

koord. E/y

koord. N/x

koord. H ter.

koord. H voda

/

/

BrT, E/y, N/x, Ht, Hv, InfoCode

Broj točke

koord. E/y

koord. N/x

koord. H ter.

koord. H voda

Info kod

/

BrT, E/y, N/x

Broj točke

koord. E/y

koord. N/x

/

/

/

/

BrT, E/y, N/x, InfoCode

Broj točke

koord. E/y

koord. N/x

Info kod

/

/

/

E/y, N/x, H

koord. E/y

koord. N/x

koord. H

/

/

/

/

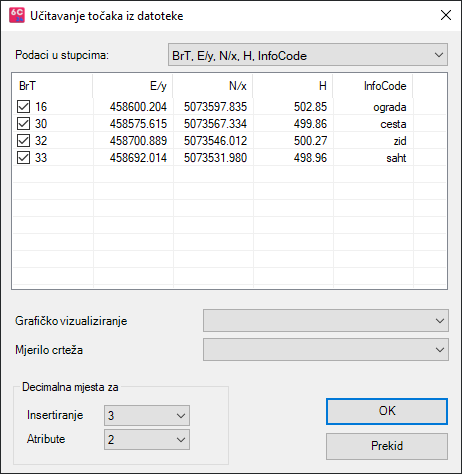

Inicijalno će sve točke biti označene za uvoz (kvačicom lijevo uz broj točke). Ukoliko neke točke ne treba učitati, potrebno je deaktivirati kvačicu. Pri odabiru situacije kada ne postoji broj točke (posljednji redak), isti će biti automatski stvoren.


Grafičko vizualiziranje - odabir kojim blokovima će točke biti vizualizirane, te u ovisnosti postoji li podatak za Info kod, prikaz istoga.


Info kod je općeniti tekstualni podatak uz vizualiziranu mjerenu točku, koji će biti prikazan blokom "TMP" u sloju "_InfoCode_" te pripadajućim atributima.


Mjerilo crteža - ukoliko još nije određeno, moguć je odabir za postavljanje mjerila crteža.


Decimalna mjesta za:

  • Insertiranje - na koliko decimalnih mjesta će biti zaokružene koordinate za insertiranje bloka
  • Atribute - na koliko decimalnih mjesta će biti prikazani atributi blokova, primjerice nadmorska visina.
