Unos slike integriranjem u crtež savjetuje se u svrhu kada se uređuju Layouti i unosi vlastiti logotip u obliku rasterske datoteke (slike).


Standardno, slike se unose kao vanjske reference, primjerice originalnom G6CAD/AutoCAD naredbom IMAGEATTACH, pri preuzimanju sa geoportala te uvozom georeferenciranih slika.

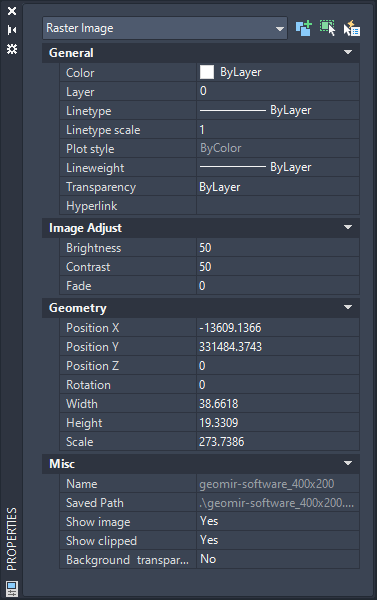

Tako prikvačene, slike nisu dio crteža već povezane vanjske datoteke. Primjer Properties forulara tako uvezene slike:



Kada se crtež sa referencama otvori na računalu sa kojeg nema pristupa slikama, iste će "nestati" iz crteža. U slučaju Layouta sa logotipom, isti neće biti vidljiv.


Postoji indirektan način unosa slike u crtež, koji istu integrira i pohranjuje unutar DWG-a. Postupak se savjetuje samo za manje slike poput logotipa koje moraju biti integrirane.

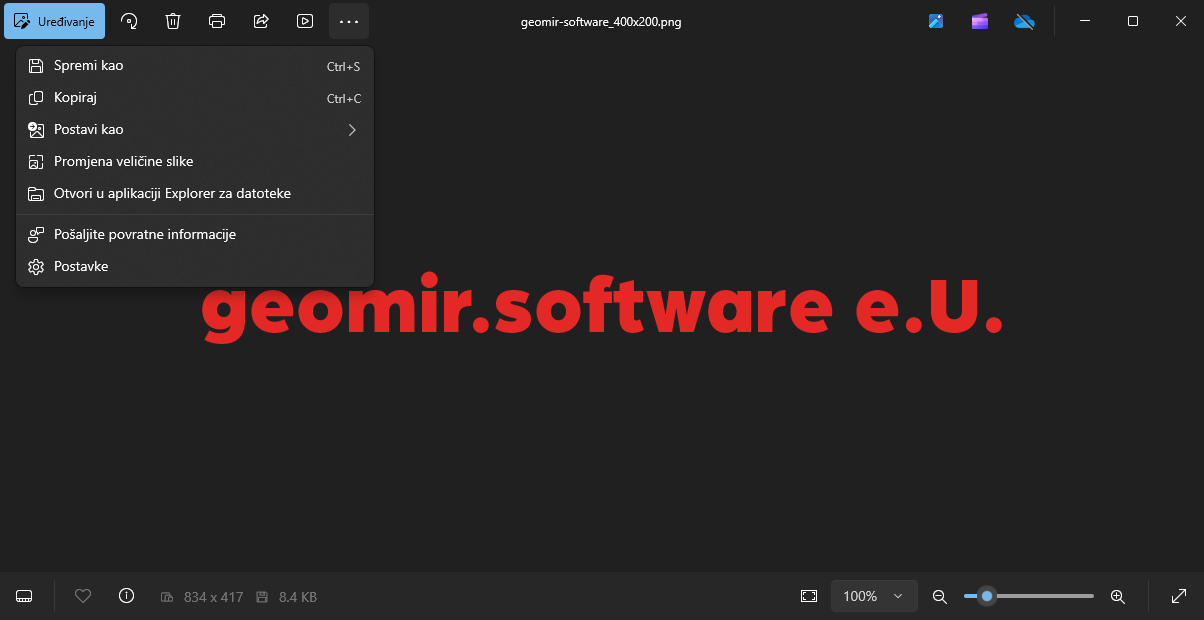

1 - Otvoriti crtež u vanjskom softveru za pregled ili obradu slike te istu kopirati u međuspremnik:


Windows program "Fotografije", Tipka "...", Kopiraj



2 - Otvoriti G6CAD, odabrati Layout u koji treba zalijepiti sliku, pokrenuti "Edit / Paste special..."

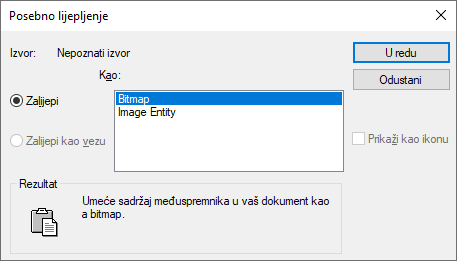

Odabrati Kao: Bitmap:

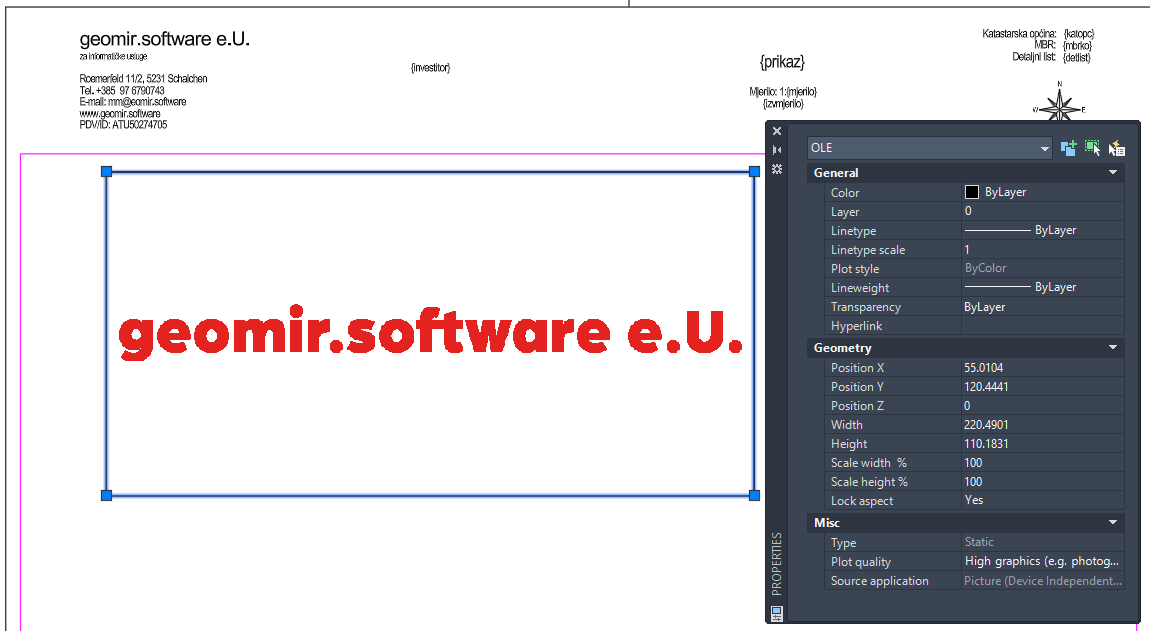

Kliknuti u Layout za poziciju te prema potrebi skalirati. Rezultat je statički uvezena slika tipa OLE, sukladno Properties formularu:
