Naredba služi za automatiziran izvoz željenih područja u PDF datoteke, koje su potom pogodne za štampanje ili prosljeđivanje.


Određivanje veličine medija (papira) za PDF datoteke vrši se automatski u ovisnosti od polaznih veličina medija:

    • Za ispis iz prostora MODEL sukladno veličini okvira
    • Za ispis Layouta sukladno definiciji pojedinog Layouta.

Ukoliko polazna veličina papira nije u skladu sa standardnim formatima papira, uzima se prvi veći format.

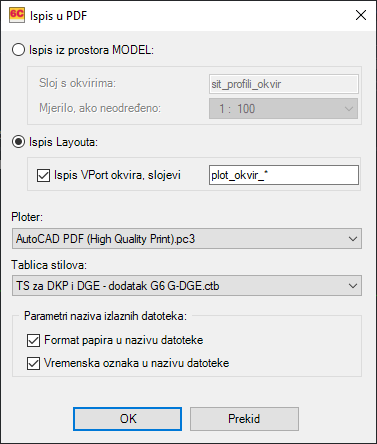

Formular:



Ispis iz prostora MODEL - sljedeći korak će biti odabir elemenata crteža za plotanje


Ispis Layouta - sljedeći korak će biti odabir Layouta iz liste


Ploter


Padajuća lista sa dostupnim ploterima kompatibilnima sa PDF formatom. Predložen je "AutoCAD PDF (High Quality Print)"


Tablica stilova


Padajuća lista sa dostupnim tablicama stilova. Za ispis Layota elaborata se sukladno SDGE propisima savjetuje korištenje jedne od službene tablice stilova, dok se za ispis iz prostora MODEL može koristiti neutralna G6CA.CTB tablica.


Parametri naziva izlaznih datoteka


Stvorene PDF datoteke se izvoze u istu mapu u kojoj se nalazi crtež iz kojeg se plota, dok se naziv datoteke slaže iz nekoliko informacija. Primjer:


ISO_full_bleed_A3_(297.00_x_420.00_MM)_000_20260913-133621_A3_VE_01_KPPSPP_orig.pdf

<------------ A --------------------->_<B>_<------C------>_<---------- D ----->.PDF


A - format medija (papira), samo ako je kvačica "Format papira u nazivu datoteke" uključena

B - redni broj

C - Datum, samo ako je kvačica "Vremenska oznaka u nazivu datoteke" uključena

D - Naziv Layouta ili područja iz prostora Model
