Pri plotanju iz prostora MODEL potrebno je odabrati dijelove crteža za plotanje u PDF. Potrebno je odabrati sve elemente, uključujući okvire. Opcija za grupiranje elemenata unutar naredbe za crtanje profila olakšava upravo taj korak jer se elementi pojedinih profila grupiranju u logične elemente.


Ovakav pristup idealan je za plotanje profila, jer logika odabira područja za plotanje usko je vezana uz strukturu profila:


Predložene vrijednosti u prethodnom formularu:

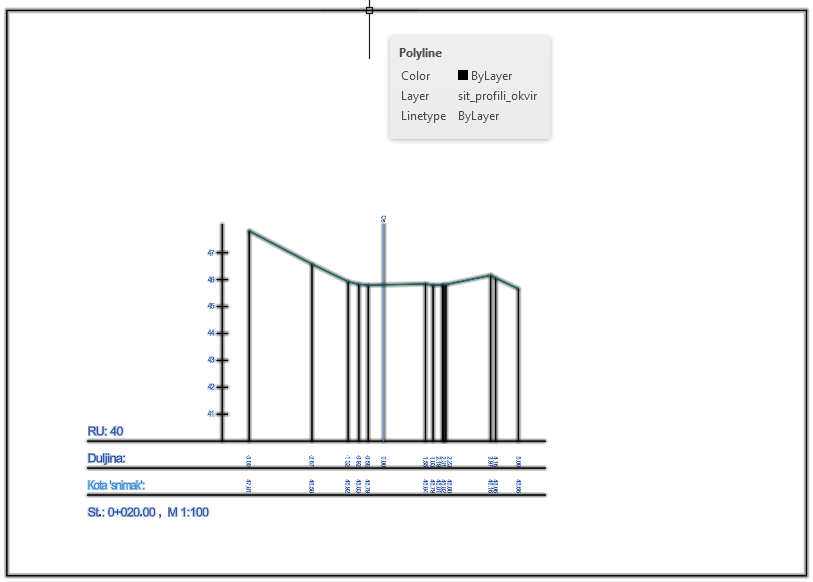

Iz slike ispod se vidi označen okvir profila - nalazi se u sloju sit_profili_okvir te sadrži još neke dodatne informacije iz kojih G6CAD zna o kojem profilu se radi te koje mjerilo je bilo odabrano pri stvaranju profila.



Iako je plotanje iz prostora Model razvijeno za olakšavanje i ubrzavanje plotanja profila, može se fleksibilno koristiti i u druge svrhe. Preduvjeti:


Potrebno je stvoriti okvir u sloju sit_profili_okvir.

Veličina okvira i tekstova moraju biti u odnosu sa mjerilom, i to faktorom mjerilo/1000. Primjerice, za ispis u A4 format (210x297mm):

1:100 - okvir mora biti veličine 21.0 x 29.70 drawing units, što znači faktor 0.1.

1:250 - okvir mora biti veličine 52.5 x 74.25 drawing units, što znači faktor 0.25.
