Polazno stanje - tri obuhvata HATCH elementima

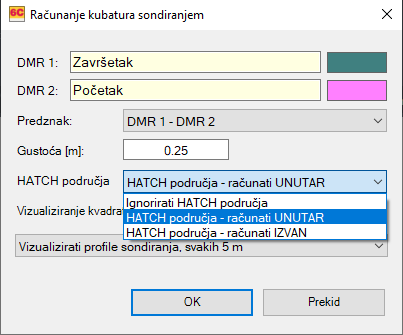

Parametri za računanje nakon pokretanja naredbe


Parametri računanja kubatura:


DMR 1 - naziv i boja DMR-a koji je prvi uvezen te se interno vodi kao DMR 1

DMR 2 - naziv i boja DMR-a koji je drugi uvezen te se interno vodi kao DMR 2

Predznak - preporuča se računanje "Noviji" - "Stariji" DMR, u svrhu ispravnog predznaka iskopa i nasipa

Gustoća [m] - gustoća virtualne mreže četverokuta u metrima

HATCH područja - odabrati način korištenja HATCH područja:

    • Ignorirati HATCH područja - ima smisla samo ako u crtežu postoji i jedna polilinija obuhvata
    • HATCH područja - računati UNUTAR - računanje kubatura za područje UNUTAR šrafura
    • HATCH područja - računati IZVAN - računanje kubatura za područje IZVAN šrafura

Vizualiziranje kvadrata sondiranja - ako je uključeno, kvadrati gustoće kojima je računanje provedeno će biti vizualizirani polilinijama i odgovarajuća visinska razlika dva reljefa će biti vizualizirana tekstom.

Padajuća lista za odabir načina vizualiziranja profila sondiranja - vizualiziranje reda kvadrata sondiranja prikazom koji sliči profilima, no prilagođen je rasterskom prikazu. Za odabir stoje gustoće:

    • Ne vizualizirati profile sondiranja
    • Vizualizirati profile sondiranja, svakih 1 m
    • Vizualizirati profile sondiranja, svakih 2 m
    • Vizualizirati profile sondiranja, svakih 5 m
    • Vizualizirati profile sondiranja, svakih 10 m


Računanje i vizualiziranje:

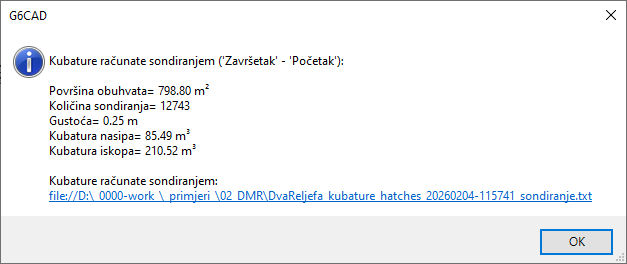

Informacija o provedenom računanju:



Sadržaj izvještaja:


Kubature računate sondiranjem ('Završetak' - 'Početak'):



Površina obuhvata= 798.80 m²

Količina sondiranja= 12743

Gustoća= 0.25 m

Kubatura nasipa= 85.49 m³

Kubatura iskopa= 210.52 m³



Područje: 1, površina obuhvata= 161.31 m²

  Kubatura nasipa= 8.04 m³

  Kubatura iskopa= 78.53 m³



Područje: 2, površina obuhvata= 139.98 m²

  Kubatura nasipa= 17.84 m³

  Kubatura iskopa= 18.41 m³



Područje: 3, površina obuhvata= 497.51 m²

  Kubatura nasipa= 59.62 m³

  Kubatura iskopa= 113.58 m³

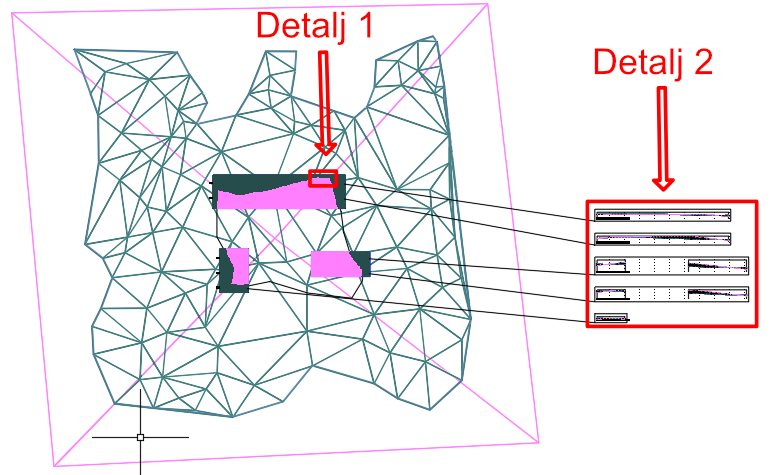

Vizualizacije, pregled:



Vizualizacija kvadrata sondiranja (Detalj 1):



Vizualizacija profila sondiranja (Detalj 2):
