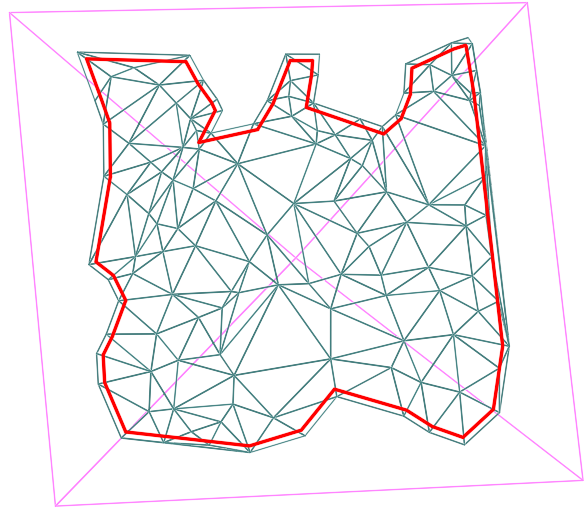

Polazno stanje - jedan obuhvat crvenom polilinijom

Parametri za računanje nakon pokretanja naredbe


Parametri računanja kubatura:


DMR 1 - naziv i boja DMR-a koji je prvi uvezen te se interno vodi kao DMR 1

DMR 2 - naziv i boja DMR-a koji je drugi uvezen te se interno vodi kao DMR 2

Predznak - preporuča se računanje "Noviji" - "Stariji" DMR, u svrhu ispravnog predznaka iskopa i nasipa

Gustoća [m] - gustoća virtualne mreže četverokuta u metrima

HATCH područja - u ovom primjeru nebitno, jer je granica obuhvata polilinija

Vizualiziranje kvadrata sondiranja - ako je uključeno, kvadrati gustoće kojima je računanje provedeno će biti vizualizirani polilinijama i odgovarajuća visinska razlika dva reljefa će biti vizualizirana tekstom.

Padajuća lista za odabir načina vizualiziranja profila sondiranja - vizualiziranje reda kvadrata sondiranja prikazom koji sliči profilima, no prilagođen je rasterskom prikazu. Za odabir stoje gustoće:

    • Ne vizualizirati profile sondiranja
    • Vizualizirati profile sondiranja, svakih 1 m
    • Vizualizirati profile sondiranja, svakih 2 m
    • Vizualizirati profile sondiranja, svakih 5 m
    • Vizualizirati profile sondiranja, svakih 10 m


Računanje i vizualiziranje:

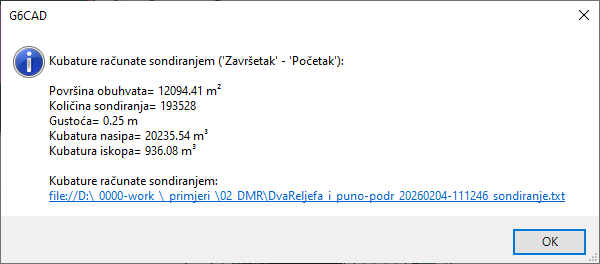

Informacija o provedenom računanju:



Sadržaj izvještaja:


Kubature računate sondiranjem ('Završetak' - 'Početak'):



Površina obuhvata= 12094.41 m²

Količina sondiranja= 193528

Gustoća= 0.25 m

Kubatura nasipa= 20235.54 m³

Kubatura iskopa= 936.08 m³

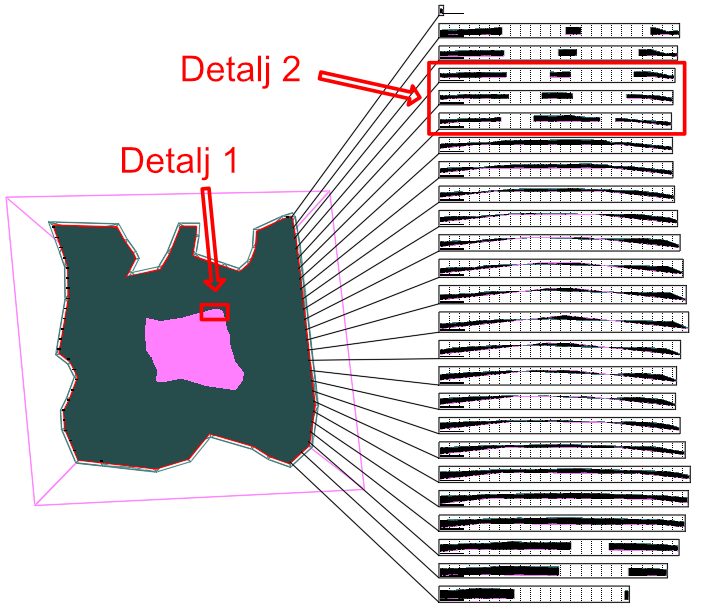

Vizualizacije, pregled:

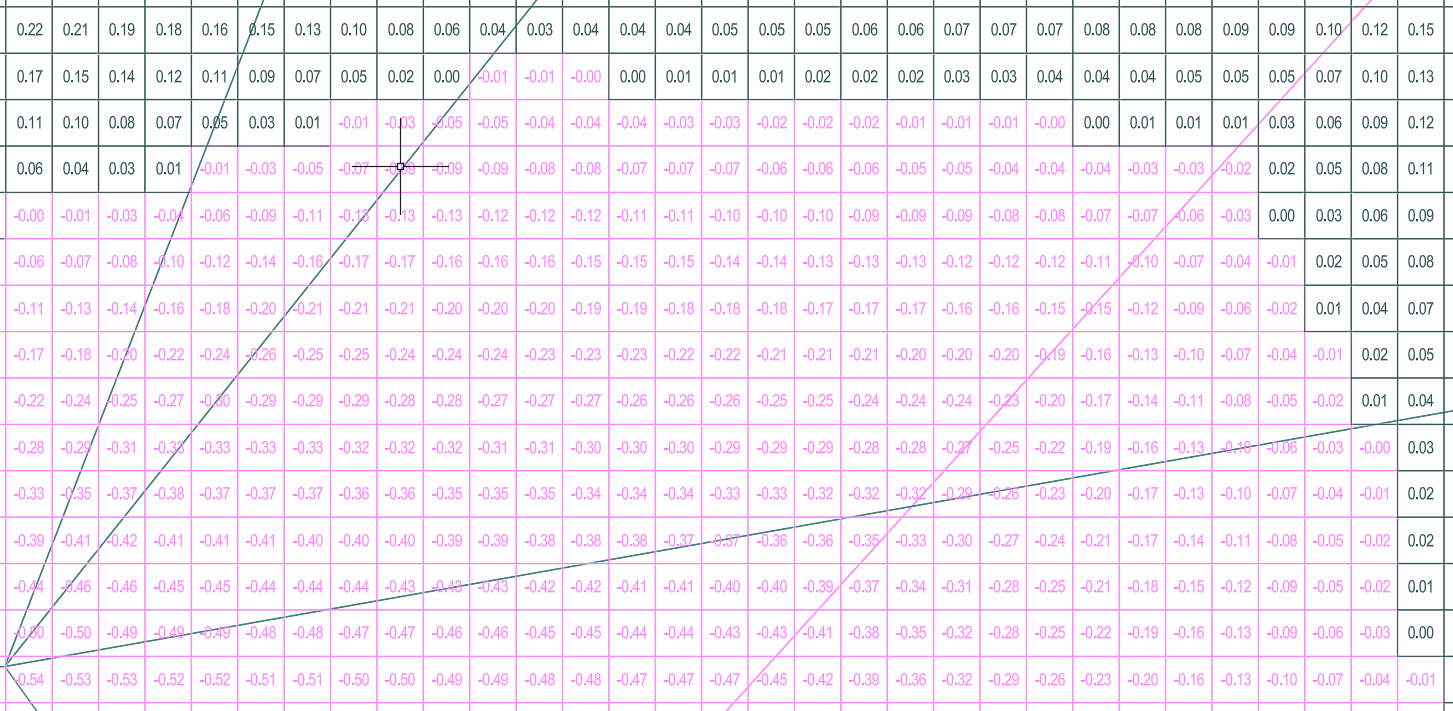

Vizualizacija kvadrata sondiranja (Detalj 1):

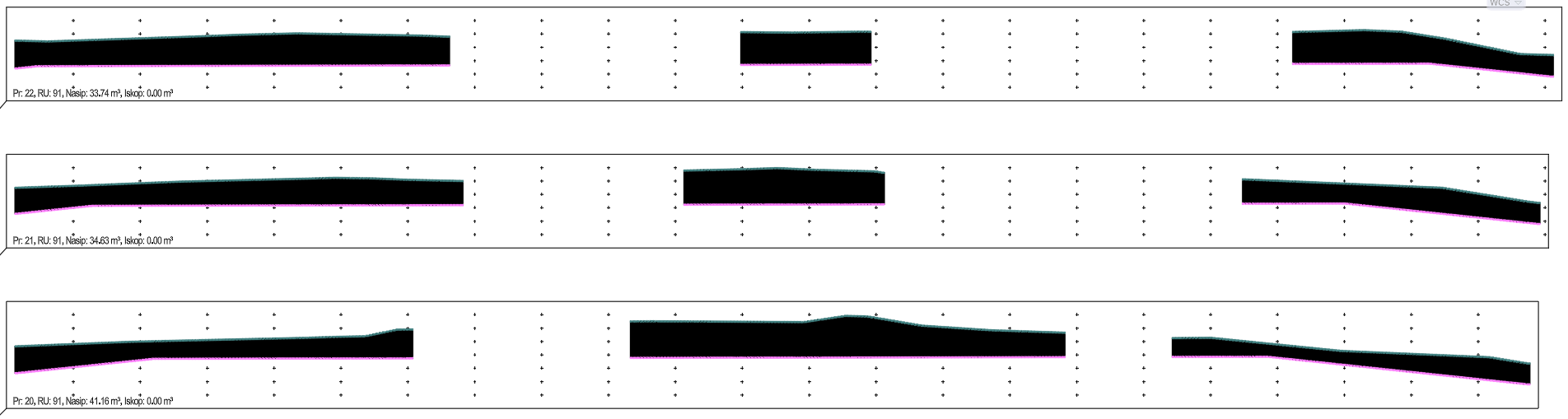

Vizualizacija profila sondiranja (Detalj 2):
