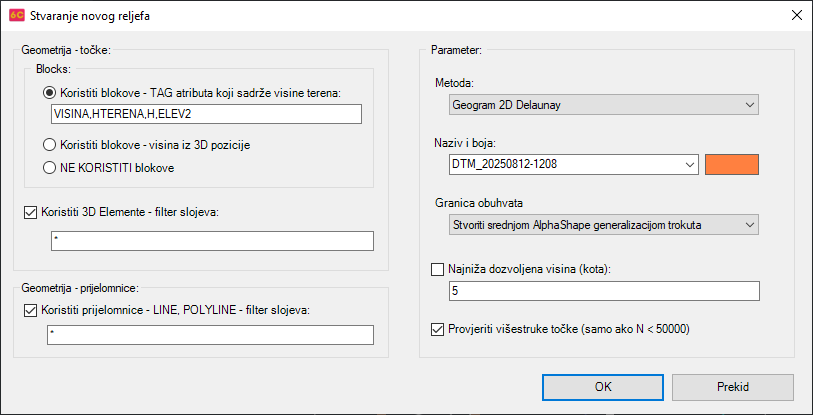

Formularom za stvaranje reljefa određuju se parametri geometrije i metoda stvaranja kao najvažniji parametri, te još nekoliko dodatnih za optimalno postizanje željenog rješenja.



Geometrija:


Geometrija - točke, Geometrija - prijelomnice: po principu 2D -> 3D


Parametri:


Metoda - predstavlja vrstu algoritma za stvaranje mreže trokuta. Svi algoritmi su 2D, gdje je treća dimenzija prisutna kao informacija za kasnije stvaranje mreže.


Geogram 2D Delaunay

Preporuča se korištenje u svim situacijama, preostale dvije metode su ostavljene iz razloga kompatibilnosti.

Stabilna, robusna i brza metoda koja je pogodna za reljefe sa i bez prijelomnica, te za reljefe iz oblaka točaka. Osim stvaranja mreže trokuta, u ovisnosti od parametra "Granica obuhvata", pruža opciju stvaranja granice obuhvata.

Primjer brzine: iz 88300 točaka stvoreno je 175800 trokuta za 35 sekundi (izvor je oblak točaka prebačen u CAD format).

Delaunay sa prijelomnicama

Prvo se stvaraju trokuti Delaunay interpolacijom, nakon čega se ubacuju prijelomnice korekcijom trokuta, bez stvaranja novih vrhova. Ovo je stara metoda i zadovoljava većinu potreba, no pri velikom broju prijelomnica je moguć prekid izvršenja bez rezultata.

Usklađena Delaunay

Prvo se stvaraju trokuti Delaunay interpolacijom, nakon čega se pri prijelomnicama brišu postojeći trokuti i stvaraju novi, često stvaranjem novih vrhova.


Naziv i boja - pažljivo odabrati jer se i naziv i bolja protežu u svim kasnijim izvještajima i računanjima:


Proizvoljni naziv za reljef se unosi u polju dok se boja odabire klikom na polje desno od polja za naziv reljefa.


Granica obuhvata


    • Odabrati poliliniju obuhvata prije stvaranja - G6CAD pruža mogućnost odabira polylinije kao granice obuhvata.
    • Ne stvarati, prikazati sve trokute.
    • Stvoriti, prikazati sve trokute.
    • Stvoriti niskom generalizacijom trokuta (samo za "Geogram 2D Delaunay" metodu, za ostale metode se prikazuju svi trokuti).
    • Stvoriti srednjom generalizacijom trokuta (samo za "Geogram 2D Delaunay" metodu, za ostale metode se prikazuju svi trokuti).
    • Stvoriti visokom generalizacijom trokuta (samo za "Geogram 2D Delaunay" metodu, za ostale metode se prikazuju svi trokuti).
    • Koristiti postojeći obuhvat (vidljivo samo ako obuhvat unaprijed definiran).


Najniža dozvoljena visina:


ako je uključeno, unijeti najnižu dozvoljenu visinu je u polje ispod. Sve točke čije visine su niže od ovdje unesene, neće biti uzete u izradu DMR-a.


Provjeriti višestruke točke (samo ako N < 50000):


ako je uključeno, prije stvaranja reljefa će sve točke i prijelomnice biti provjerene na dupliranje podataka, kako ne bi došlo do matermatičlke nestabilnosti i neispravnih rezultata računanja. Savjetuje se koristiti za klasično snimljene situacije, no ne bi trebalo koristiti pri izradi reljefa iz oblaka točaka jer je isti već pročišćen i postupak bi nepotrebno usporio stvaranje reljefa.
