Logika povezivanja povezivanja geometrija i atributa u svrhu izrade ESRI Shape GIS datoteka opisana je u uvodu. Konkretno:


CAD elementi

Pozicija atributnog bloka

Tip GIS podataka

Block

-

Točka

Polilinija

Na segmentu polilinije

Linija

Zatvorena polilinija

Unutar zatvorene polilinije

Poligon


No, jedna Shape datoteka, osim što sadrži samo jedan tip GIS podataka, sadrži i samo jednu logičku vrstu podataka (primjerice samo struju ili vodu). Kako bi ti zahtjevi poli povezani u jedan logičan proces, uveden je pojam "GIS teme".


GIS tema - služi za povezivanje geometrije i atributnih blokova korištenjem unaprijed definiranih naziva blokova te slojeva geometrije i atributnih blokova.


Formular za obradu definicija tema:



Obrisati - trajno brisanje odabranih tema iz popisa.

Nova tema - stvaranje nove GIS teme.

Obrada - obrada odabrane GIS teme.

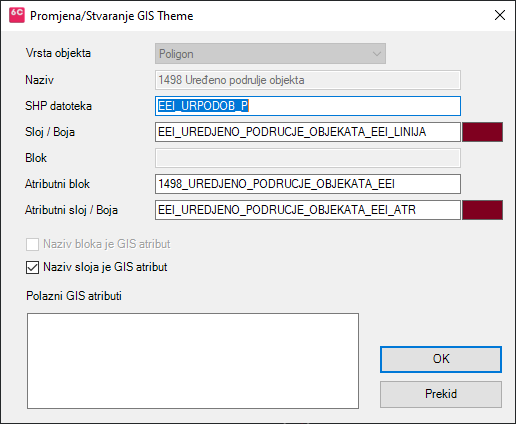

Primjer stvaranja ili obrade definicije GIS teme - tradicionalan način:

Vrsta objekta i naziv dostupni su pri stvaranju nove teme.


Vrsta (tip) = Točka
  • Vrsta objekta: odabir između "Točka", "Linija" i "Poligon"
  • Naziv: opisni naziv GIS teme
  • SHP Datoteka: naziv Shape datoteke pri izvozu
  • Sloj / Boja: sloj iz kojeg se odabiru elementi za izvoz u Shape datoteku. Klikom na polje desno od naziva sloja, odabire se boja sloja. Sloj se ne stvara odmah nego tek pri stvaranju GIS objekata.
  • Blok: naziv bloka koji predstavlja točkasti objekt, atributi bloka postaju GIS atributi.
  • Naziv bloka je GIS atribut: naziv bloka biti će izvezen kao GIS atribut.
  • Naziv sloja je GIS atribut: naziv sloja biti će izvezen kao GIS atribut.
  • Polazni GIS atributi: GIS atributi koji se pri stvaranju GIS objekata predlažu za unos.

Vrsta (tip) = Linija ili Poligon
  • Vrsta objekta: odabir između "Točka", "Linija" i "Poligon"
  • Naziv: opisni naziv GIS teme
  • SHP Datoteka: naziv Shape datoteke pri izvozu
  • Sloj / Boja: sloj iz kojeg se odabiru elementi za izvoz u Shape datoteku. Klikom na polje desno od naziva sloja, odabire se boja sloja. Sloj se ne stvara odmah nego tek pri stvaranju GIS objekata.
  • Atributni blok: naziv atributnog bloka, atributi bloka postaju GIS atributi.
  • Atributni sloj / boja: sloj iz kojeg se odabiru atributni blokovi za izvoz u Shape datoteku. Klikom na polje desno od naziva sloja, odabire se boja sloja. Sloj se ne stvara odmah nego tek pri stvaranju GIS objekata.
  • Naziv sloja je GIS atribut: naziv sloja biti će izvezen kao GIS atribut.
  • Polazni GIS atributi: GIS atributi koji se pri stvaranju GIS objekata predlažu za unos.

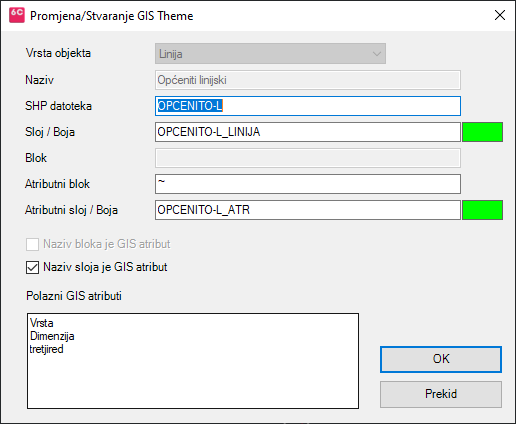

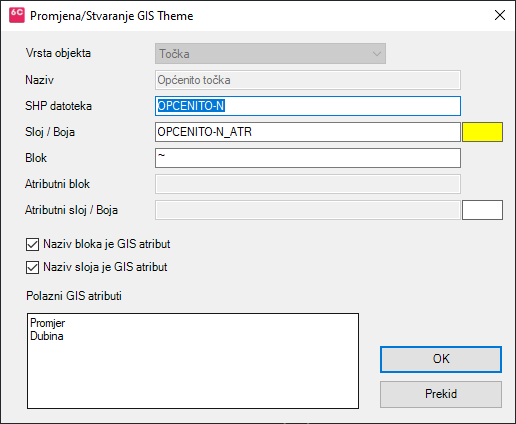

Primjer stvaranja ili obrade definicije GIS teme - jedinstveni G6CAD način:

Vrsta objekta i naziv dostupni su pri stvaranju nove teme.


Vrsta (tip) = Točka
  • Vrsta objekta: odabir između "Točka", "Linija" i "Poligon"
  • Naziv: opisni naziv GIS teme
  • SHP Datoteka: naziv Shape datoteke pri izvozu
  • Sloj / Boja: sloj iz kojeg se odabiru elementi za izvoz u Shape datoteku. Klikom na polje desno od naziva sloja, odabire se boja sloja. Sloj se ne stvara odmah nego tek pri stvaranju GIS objekata.
  • Blok: oznaka "~" znači da se radi o točkastom elementu jedinstvenim G6CAD načinom, odnosno da je točkasti element prikazan CAD elementom POINT a GIS atributi nisu atributi blokova već interno zapisani tekstualni podaci.
  • Naziv bloka je GIS atribut: naziv bloka biti će izvezen kao GIS atribut.
  • Naziv sloja je GIS atribut: naziv sloja biti će izvezen kao GIS atribut.
  • Polazni GIS atributi: GIS atributi koji se pri stvaranju GIS objekata predlažu za unos.

Vrsta (tip) = Linija ili Poligon
  • Vrsta objekta: odabir između "Točka", "Linija" i "Poligon"
  • Naziv: opisni naziv GIS teme
  • SHP Datoteka: naziv Shape datoteke pri izvozu
  • Sloj / Boja: sloj iz kojeg se odabiru elementi za izvoz u Shape datoteku. Klikom na polje desno od naziva sloja, odabire se boja sloja. Sloj se ne stvara odmah nego tek pri stvaranju GIS objekata.
  • Atributni blok: oznaka "~" znači da se radi o atributnom bloku jedinstvenim G6CAD načinom, odnosno da kao atributni blok služi CAD element POINT a GIS atributi nisu atributi blokova već interno zapisani tekstualni podaci.
  • Atributni sloj / boja: sloj iz kojeg se odabiru atributni blokovi za izvoz u Shape datoteku. Klikom na polje desno od naziva sloja, odabire se boja sloja. Sloj se ne stvara odmah nego tek pri stvaranju GIS objekata.
  • Naziv sloja je GIS atribut: naziv sloja biti će izvezen kao GIS atribut.
  • Polazni GIS atributi: GIS atributi koji se pri stvaranju GIS objekata predlažu za unos.
