Služi za topološko stvaranje grupe poligona iz odabranih linijskih geometrija, bez da poligoni moraju sadržavati oznake (Labels).


U svrhu ispravnog stvaranja poligona, odabrani CAD elementi moraju zadovoljavati pravila topološkog povezivanja segmenata. Prije stvaranja poligona, savjetuje se provesti Topološko pročišćavanje i provjeru podataka.

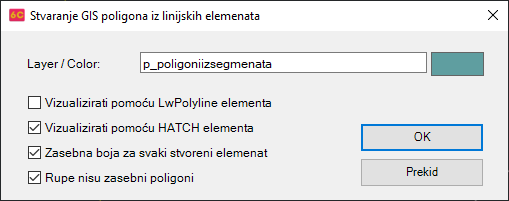

Nakon odabira elemenata i stvaranja poligona, potrebno je odrediti kako vizualizirati dobivene poligone:



Layer / Color: sloj i boja sloja za stvorene poligone

Vizualizirati pomoću LwPolyline elementa: stvoreni poligoni će biti vizualizirani LwPolyline elementom

Vizualizirati pomoću HATCH elementa: stvoreni poligoni će biti vizualizirani HATCH elementom

Zasebna boja za svaki stvoreni element: u svrhu lakšeg raspoznavanja stvorenih poligona, vizualizira se zasebnom bojom za svaki poligon.

Padajući izbornik za određivanje koje elemente vizualizirati:

    • Prikazati sve moguće poligone: Primjerice, u donjoj slici desno, svi poligoni bi bili stvoreni.
    • Ne prikazati rupe (otoke): rupe/otoci se ne smatraju zasebnim poligonima već viškom. Primjerice, u donjoj slici desno, zeleni i plavi poligoni ne bi bili stvoreni.
    • Jedan poligon unutarnjom lokacijom: stvara se samo jedan poligon, koji treba odrediti klikom unutar željenog poligona.



Algoritam za stvaranje poligona podržava stvaranje topološki ispravnih složenih elemenata crteža - poput poligona sa otocima iz primjera ispod. CAD elementi vizualizacije poligona sadrže odgovarajuće interne oznake kao GIS objekti.


Rezultat - gdje god je to moguće, stvoreni su zatvoreni poligoni.

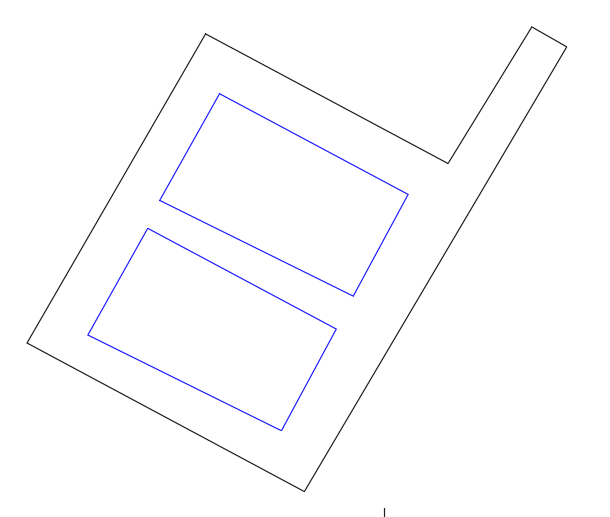

Polazni CAD elementi - LINE i LWPOLYLINE:

  • Crne boje je zatvorena LwPolyline
  • Plave boje su LINE elementi

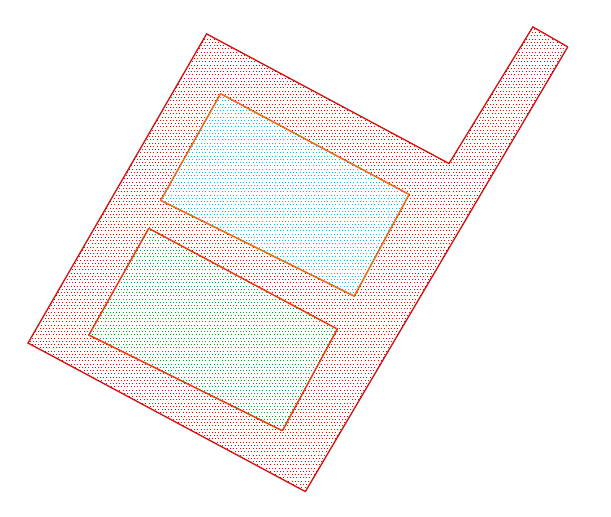

Stvoreni poligoni:

  • Vizualizirani LwPolyline i HATCH elementima
  • Zasebna boja za svaki element
